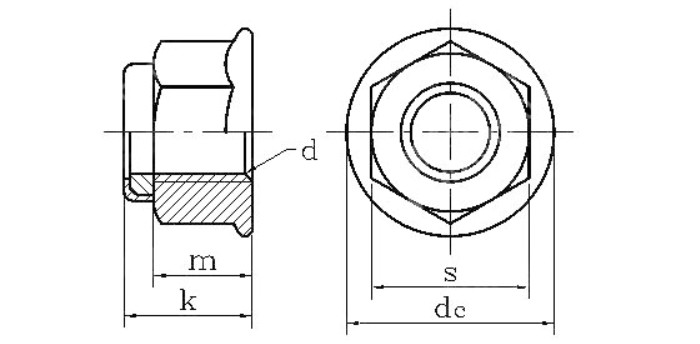

公稱直
徑d

螺距P

dc
max

k

m
min

S

max

min

max

min

M4

0.7

10.5

6.5

6

4.5

7

6.6

M5

0.8

11.8

7.1

6.74

4.7

8

7.78

M6

1

14.2

9.1

8.74

5.7

10

9.78

M8

1.25

17.9

11.1

10.67.

7.6

13

12.73

M10

1.5

21.8

13.5

13.07

9.6

15

14.73

M12

1.75

26

16.1

15.67

11.6

18

17.73

M14

2

29.9

18.2

17.68

13.3

21

20.67

M16

2

.34.5

20.3

19.46

15.3

24

23.67

M20

2.5

42.8

24.8

23.96

18.9

30

29.16

組別

C

Si

Mn

P

S

Cr

Mo

Ni

Cu

特性

304-A2

0.1

1

2

0.05

0.03

15-20

8-19

4

加工硬化率適中，適于一般的冷間加工以及伸抽，冷加工性能較好，普遍用于外六角螺釘、螺母以及墊圈產品

316-A4

0.08

1

2

0.045

0.03

16-18.5

2-3

10-15

1

加鉬，耐腐蝕能力較304強，特別適用于海水及化學介質，更加的耐腐蝕性及耐孔蝕性。

注：

1)如鎳含量低于8%,則錳的最小含量必須為5%
2)鎳含量大于8%時，對銅的最小含量不予限制
3)如鉻含量低于17%時，則鎳的最小含量為12%
4)對于最大含碳量0.03%的奧氏體不銹鋼，氮含量最高可達到0.22
5)對較大直徑的產品，為達到規(guī)定的機械性能，在制造者說明書中，可能有較高的含碳量，但對馬氏體鋼不應超過0.12%

類別

組別

性能等級

螺絲直徑

抗拉強度mpa/mm²

規(guī)定非比列伸長應為mpa/mm²

斷后伸長量mpa/mm²

奧氏體

A2，A4

50

≤ 39

500

210

0.6d

70

≤ 24

700

450

0.4d

80

≤ 24

800

600

0.3d
