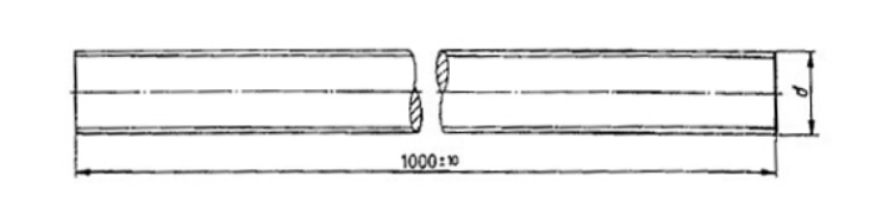

公制

牙距

英制
美制

稱(chēng)呼

牙數(shù)

粗牙

細(xì)牙

極細(xì)牙

粗牙

細(xì)牙

韋氏牙

M3

0.5

0.35

4#

1.9

40

48

M4

0.7

0.5

6#

3.5

32

40

M5

0.8

0.5

8#

4.2

32

36

M6

1.0

0.75

10#

4.8

24

32

M7

1

0.75

12#

5.5

24

28

M8

1.25

1.0

0.75

1/4

6.35

20

28

20

M10

1.5

1.25

1.0

5/16

7.94

18

24

18

M12

1.75

1.5

1.25

3/8

9.53

16

24

16

M14

2.0

1.5

1.0

7/16

11.11

14

20

14

M16

2.0

1.5

1.0

1/2

12.7

13

20

12

M18

2.5

2.0

1.5

9/16

14.29

12

18

12

M20

2.5

2.0

1.5

5/8

15.86

11

18

11

M22

2.5

2.0

1.5

3/4

19.05

10

16

10

M24

3.0

2.0

1.5

7/8

22.23

9

14

9

M27

3.0

2.0

1.5

1

25.4

8

12

8

M30

3.5

3.0

2.0

組別

C

Si

Mn

P

S

Cr

Mo

Ni

Cu

特性

304-A2

0.1

1

2

0.05

0.03

15-20

8-19

4

加工硬化率適中，適于一般的冷間加工以及伸抽，冷加工性能較好，普遍用于外六角螺釘、螺母以及墊圈產(chǎn)品

316-A4

0.08

1

2

0.045

0.03

16-18.5

2-3

10-15

1

加鉬，耐腐蝕能力較304強(qiáng)，特別適用于海水及化學(xué)介質(zhì)，更加的耐腐蝕性及耐孔蝕性。

注：

1)如鎳含量低于8%,則錳的最小含量必須為5%
2)鎳含量大于8%時(shí)，對(duì)銅的最小含量不予限制
3)如鉻含量低于17%時(shí)，則鎳的最小含量為12%
4)對(duì)于最大含碳量0.03%的奧氏體不銹鋼，氮含量最高可達(dá)到0.22
5)對(duì)較大直徑的產(chǎn)品，為達(dá)到規(guī)定的機(jī)械性能，在制造者說(shuō)明書(shū)中，可能有較高的含碳量，但對(duì)馬氏體鋼不應(yīng)超過(guò)0.12%

類(lèi)別

組別

性能等級(jí)

螺絲直徑

抗拉強(qiáng)度mpa/mm²

規(guī)定非比列伸長(zhǎng)應(yīng)為mpa/mm²

斷后伸長(zhǎng)量mpa/mm²

奧氏體

A2，A4

50

≤ 39

500

210

0.6d

70

≤ 24

700

450

0.4d

80

≤ 24

800

600

0.3d
