人們對金屬的認識可能只停留在是一種物質(如金、青銅、鋼)的任意一種，在常溫的狀態下呈現固體，特有的光澤，是良好的導電體和導熱體，不透明，可熔，通常可鍛而有延展性。除了這些，對于緊固件金屬咱們螺絲人還需了解什么呢?請跟著小編的步伐，繼續往下看。

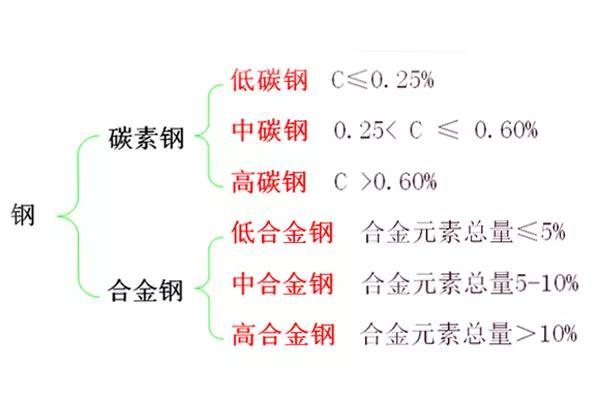

一、鋼的分類

鋼是一種合金，其主要成份為鐵元素，另外還有錳、鉻、鉬、 鎳 、銅等金屬元素及碳、硅、磷、硫等非金屬元素。其中碳是最重要的，它決定鐵是否具有延展性，是否易熔化。 一般通稱碳 、硅、 錳、 磷、硫 為鋼鐵五大元素。





二、鋼的表示方法

1、低碳鋼：目前常用的有JIS日標SWRCH6A、SWRCH8A、SWRCH10A、SWRCH22A;SAE美標1008、1010、1018、1022;國標ML10、ML15、ML20。





2、中碳鋼：常用的JIS日標SWRCH35K、SWRCH40K、SWRCH45K 、 SAE美標1035 、 1040 、1045、GB國標ML35、ML40、ML45。

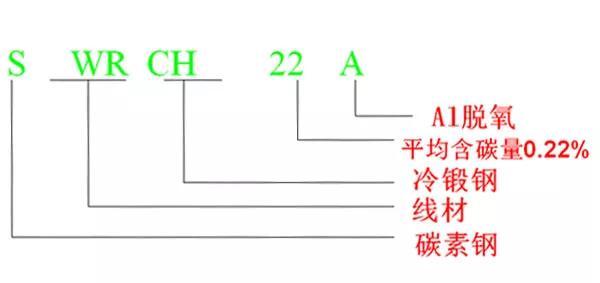

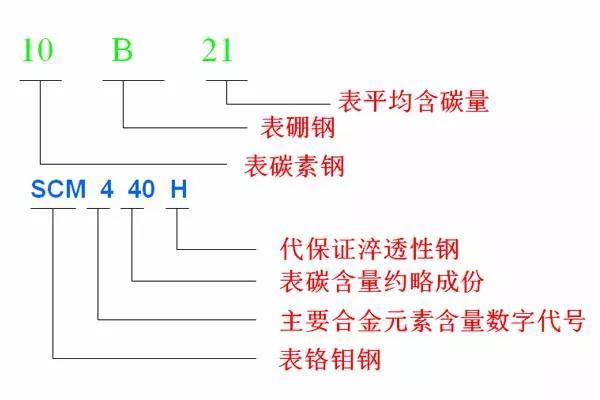

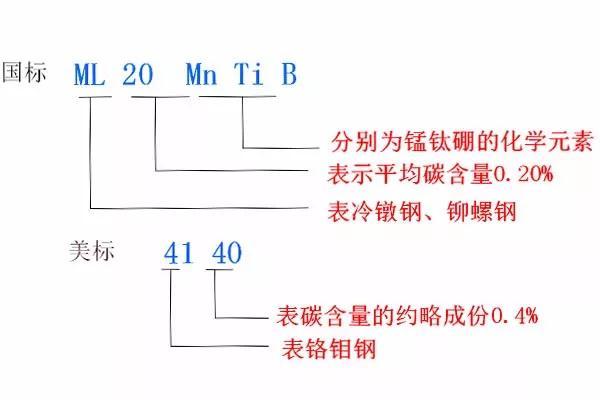

3、合金鋼：常用的有JIS日標SWRCH18A、SWRCH22A、SCR440 SCM435、SCM440 ;SAE美標10B21、10B33、10B38、 4135、4140 、4144;GB國標ML20MnTiB、ML40Cr、ML42CrMoA、ML35CrMoA。表示方法如：

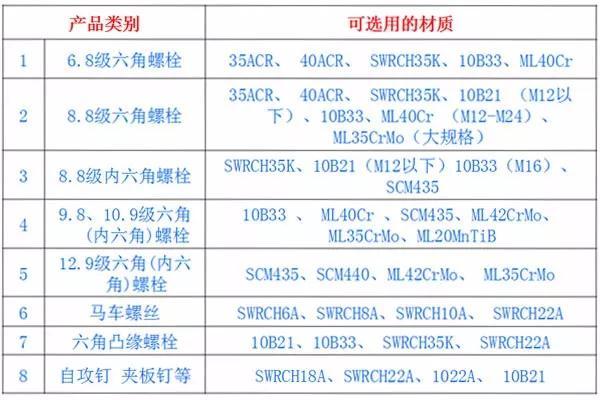

三、常用的金屬材料





四、冷成型工藝對材料的要求

1.表面質量：表面應光滑、不得有拉毛、劃痕、氧化皮、麻點、磷化膜細密、牢固、均勻。

2.硬度：低碳鋼≤180HB，中低碳鋼≤200 HB ，生產槽形產品硬度≤160HB

3.冷頂鍛：1/2

4.金相組織：為珠狀珠光體 4—6級

5.化學成分:符合標準要求;

6.脫碳層：總脫碳層不大于1.0%，直徑小于7mm，總脫碳層不大于0.1mm。

7.尺寸:符合工藝要求
